Le fichier physique (PF), des DDS au SQL

Pourquoi les DDS ont été inventées

En 1978, IBM présente le System/38, ancêtre direct de l'AS/400, avec une base de données intégrée au système. Dans le recueil technique qu'IBM publie la même année, C. D. Truxal et S. R. Ridenour décrivent le problème qu'il fallait régler : jusque-là, chaque programme, chaque utilitaire décrivait lui-même les données qu'il lisait, et ces descriptions différaient souvent. Résultat : des définitions en double, et des programmes incompatibles entre eux.

La réponse du System/38 : une seule description, au niveau de la zone, rangée avec le fichier pour toute sa vie. Les compilateurs la relisent (le programme RPG n'a plus à décrire l'enregistrement : c'est le fichier décrit en externe), les utilitaires s'en servent pour afficher des invites claires, et chaque format porte un niveau : si la description change, un programme compilé avec l'ancienne est signalé. Les fichiers décrits dans le programme restent possibles, surtout pour convertir les applications existantes.

Pourquoi un langage en colonnes ? Dans le même recueil, A. J. Conway et D. G. Harvey expliquent que décrire des fichiers, des zones, des écrans est un travail déclaratif, traditionnellement fait sur des formulaires à colonnes fixes. Plutôt que de l'enfermer dans le CL, langage de commandes, ou dans le RPG, IBM crée un formulaire séparé, à l'image du RPG III de l'époque : la data description specification, les DDS. Elle sert aux fichiers base de données comme aux écrans et aux états imprimés.

Sur l'AS/400, le SQL est proposé par un programme sous licence, SQL/400 (5728-ST1), dont le guide de programmation porte un copyright de 1988. Depuis, les deux façons coexistent et produisent le même type d'objet.

Ce qu'est un PF

• Un objet de type *FILE, d'attribut PF, rangé dans une bibliothèque, qui contient les données. Le fichier logique (LF), lui, n'en contient pas : c'est une vue, un autre ordre ou une sélection sur un ou plusieurs PF.
• Un seul format d'enregistrement : la liste des zones, avec leur type et leur longueur.
• Des membres : les enregistrements sont rangés dans un ou plusieurs membres. Le recueil de 1978 cite l'exemple d'un fichier de commandes annuel à douze membres, un par mois. Par défaut, CRTPF n'en permet qu'un (MAXMBRS(1)).
• Un chemin d'accès : par ordre d'arrivée, ou par clé si le PF en déclare une.
• Les fichiers source (QDDSSRC, QRPGLESRC…) sont eux aussi des PF : chaque membre est un source.

Créer un PF en DDS

Sur notre IBM i 7.5, une bibliothèque JOBIPF et un fichier source pour les DDS :

CRTLIB    LIB(JOBIPF) TEXT('job-i.fr : demonstration PF')
CRTSRCPF  FILE(JOBIPF/QDDSSRC) RCDLEN(92)

Le membre CLIENT, de type PF, saisi par exemple avec SEU (STRSEU) ou dans VS Code avec Code for IBM i :

*...+....1....+....2....+....3....+....4....+....5....+....6....+....7....+....8
     A* Fichier des clients : un format, une cle unique
     A                                      UNIQUE
     A          R CLIENTR                   TEXT('Client')
     A            NUMCLI         5P 0       COLHDG('Numero' 'client')
     A                                      TEXT('Numero du client')
     A            NOM           30A         COLHDG('Nom')
     A                                      TEXT('Raison sociale')
     A            VILLE         20A         COLHDG('Ville')
     A            CATEG          1A         COLHDG('Cat')
     A                                      TEXT('Categorie A, B ou C')
     A                                      VALUES('A' 'B' 'C')
     A            SOLDE          9P 2       COLHDG('Solde')
     A                                      EDTCDE(J)
     A          K NUMCLI

Chaque information a sa colonne :

Ici : UNIQUE interdit deux clients de même numéro, R CLIENTR nomme le format, 5P 0 déclare un décimal condensé de 5 chiffres sans décimale, COLHDG donne l'en-tête de colonne que reprennent les utilitaires, VALUES limite la catégorie à A, B ou C, et K NUMCLI fait de NUMCLI la clé. Puis on compile :

CRTPF  FILE(JOBIPF/CLIENT) SRCFILE(JOBIPF/QDDSSRC)
CPC7301  Fichier CLIENT créé dans la bibliothèque JOBIPF.
CPC7305  Membre CLIENT ajouté au fichier CLIENT de JOBIPF.

CRTPF ajoute aussitôt un membre du même nom. Sans autre précision, le fichier est créé avec SIZE(10000 1000 3), REUSEDLT(*NO) et MAXMBRS(1), trois valeurs relevées sur le fichier et qui comptent dans la comparaison avec SQL.

Ajouter, modifier, supprimer avec UPDDTA

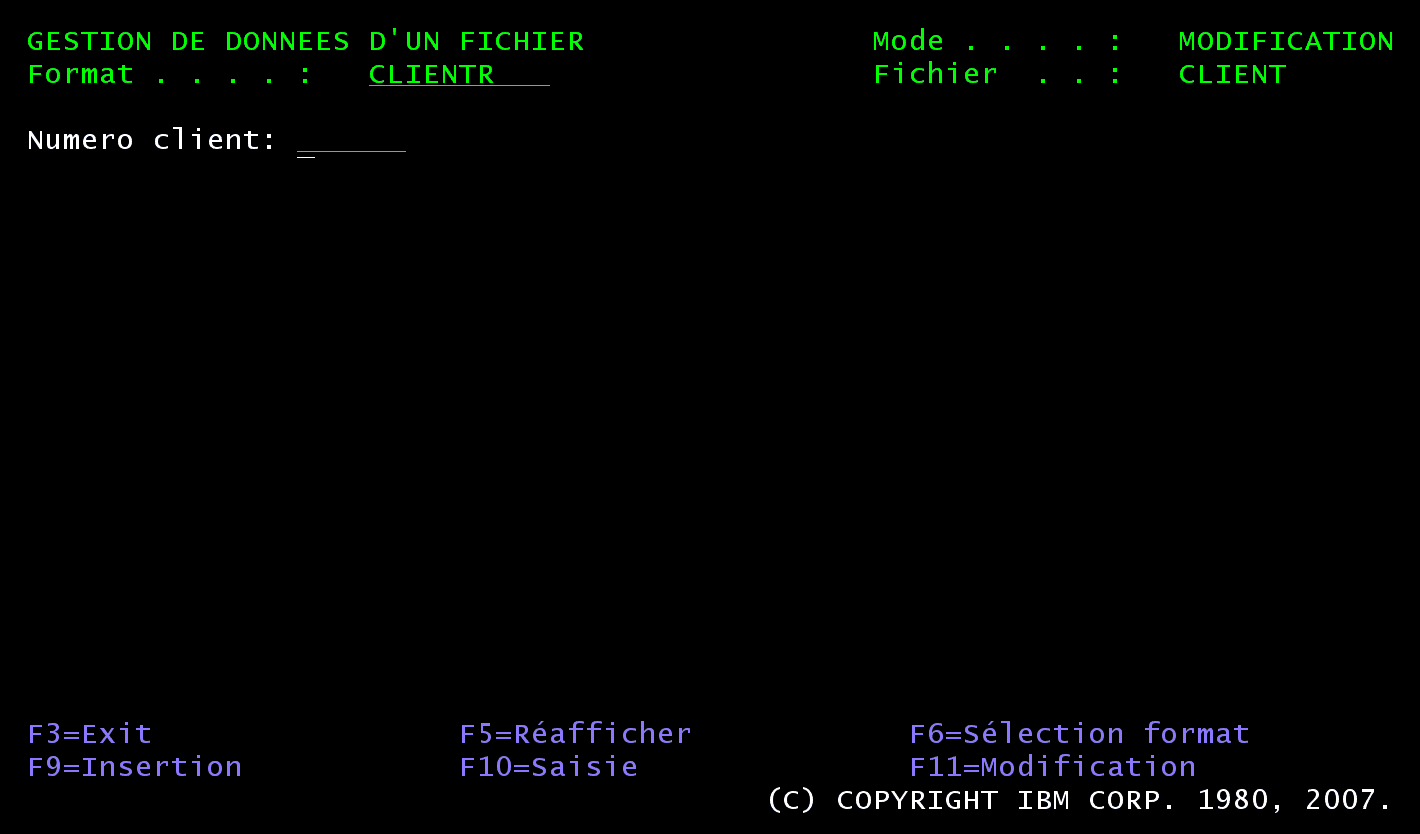

UPDDTA crée un programme DFU temporaire, construit à partir de la description du fichier : pas une ligne de code à écrire. Il s'ouvre en mode MODIFICATION, avec les en-têtes COLHDG des DDS :

UPDDTA  FILE(JOBIPF/CLIENT)

Ajouter : F10

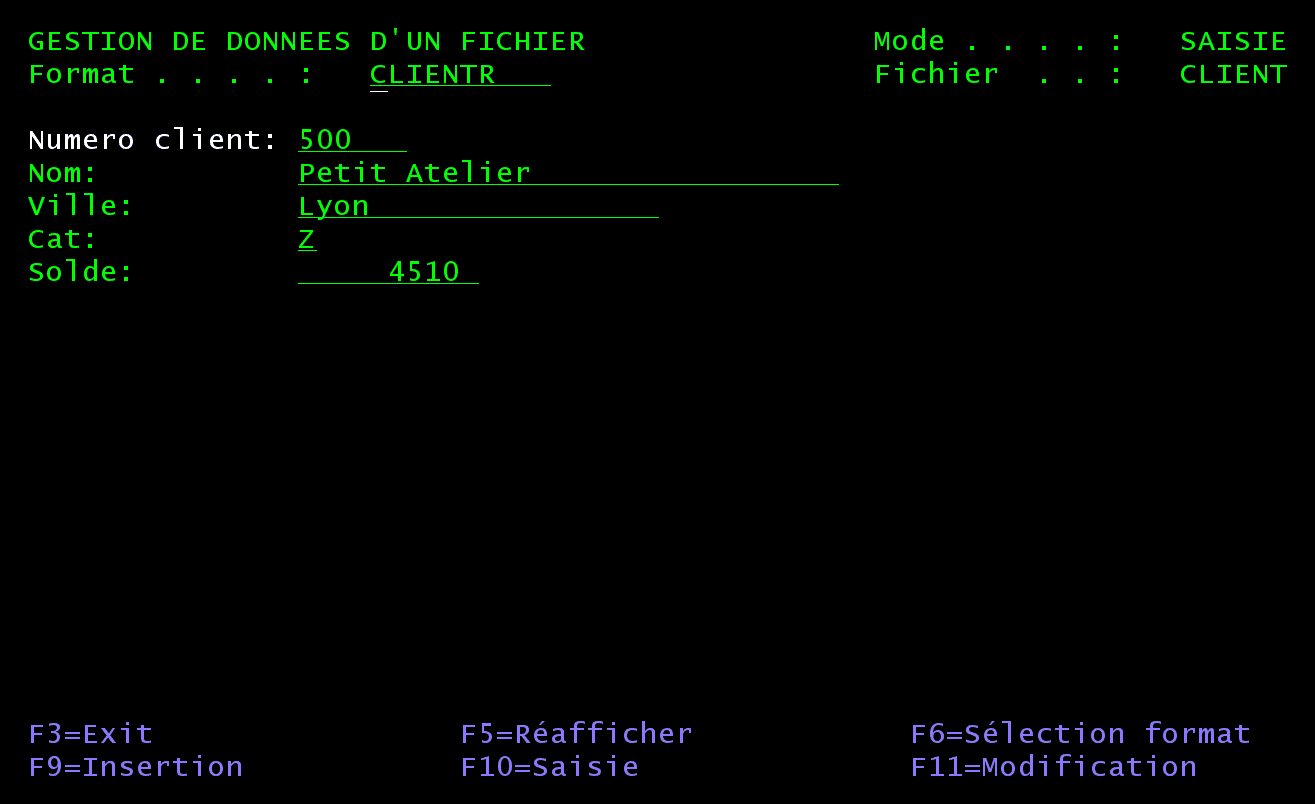

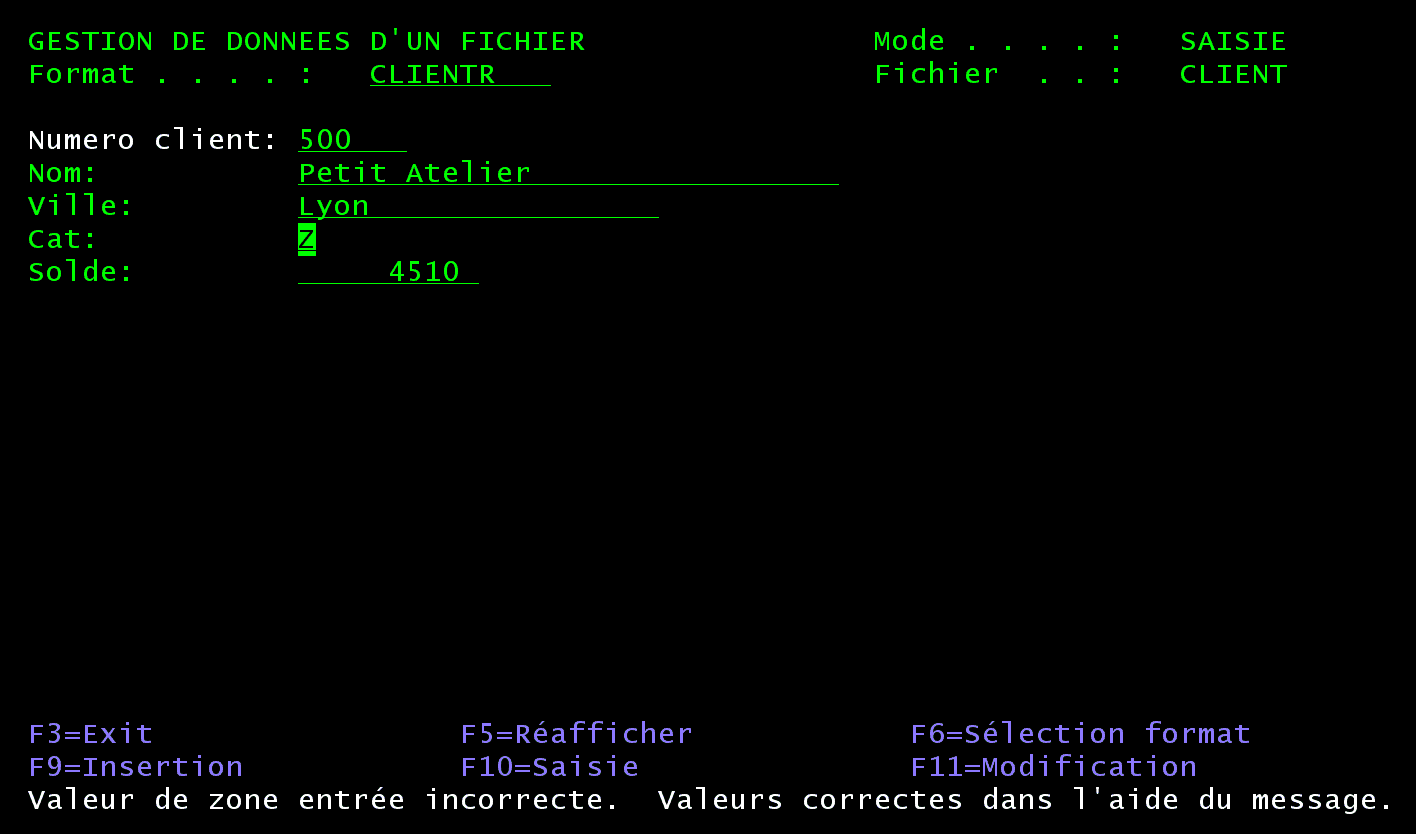

F10 passe en mode SAISIE. On tape un nouveau client… avec la catégorie « Z », hors de la liste VALUES. Dans une zone numérique, la touche Fin de zone (Field Exit) cadre la valeur à droite : 4510 donne 45,10 avec les deux décimales du format.

Corrigée en « B », la saisie est acceptée et l'écran se vide pour le client suivant.

Modifier : F11

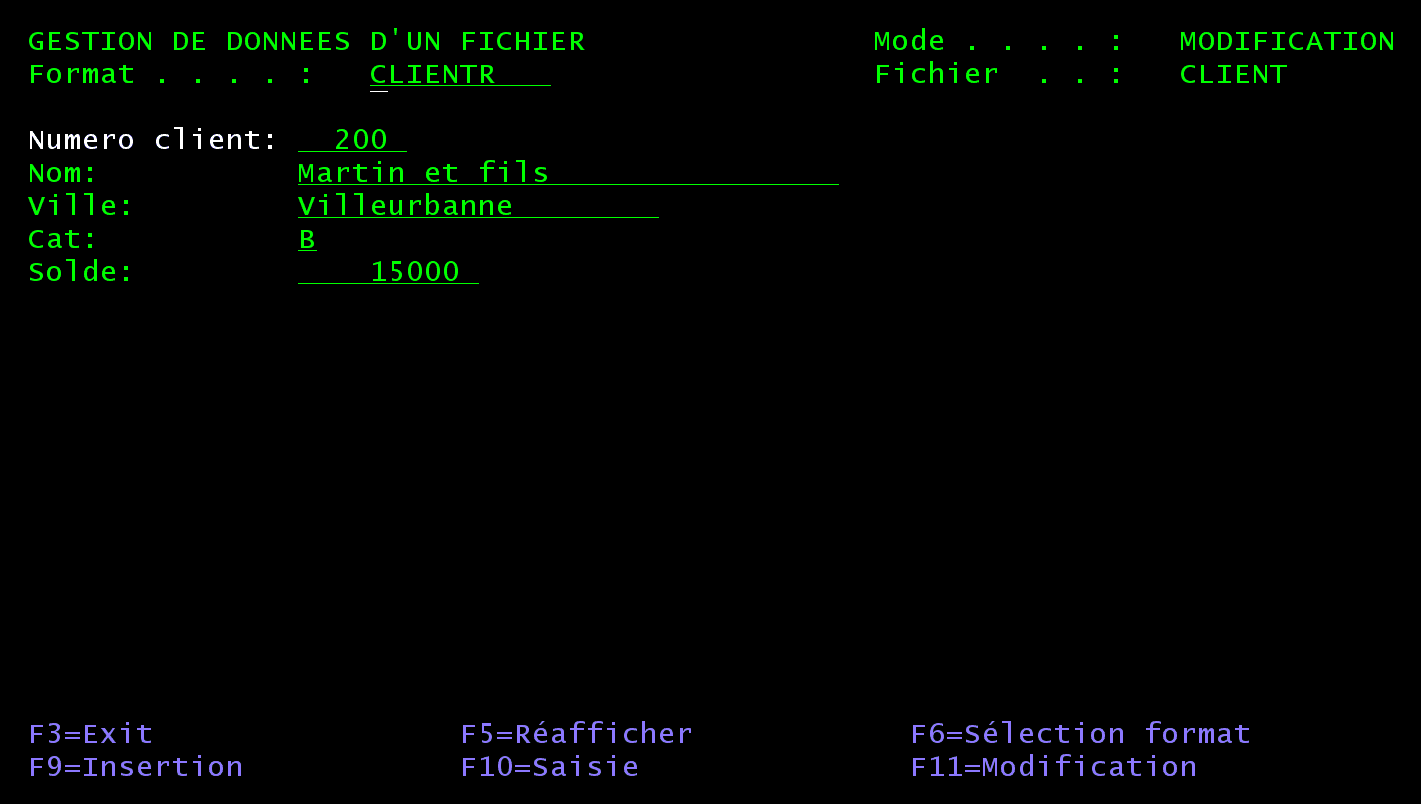

F11 revient en mode MODIFICATION : on tape la clé (ici 200, suivie de Fin de zone), Entrée affiche l'enregistrement, on change les zones, Entrée met à jour.

Supprimer : F23, deux fois

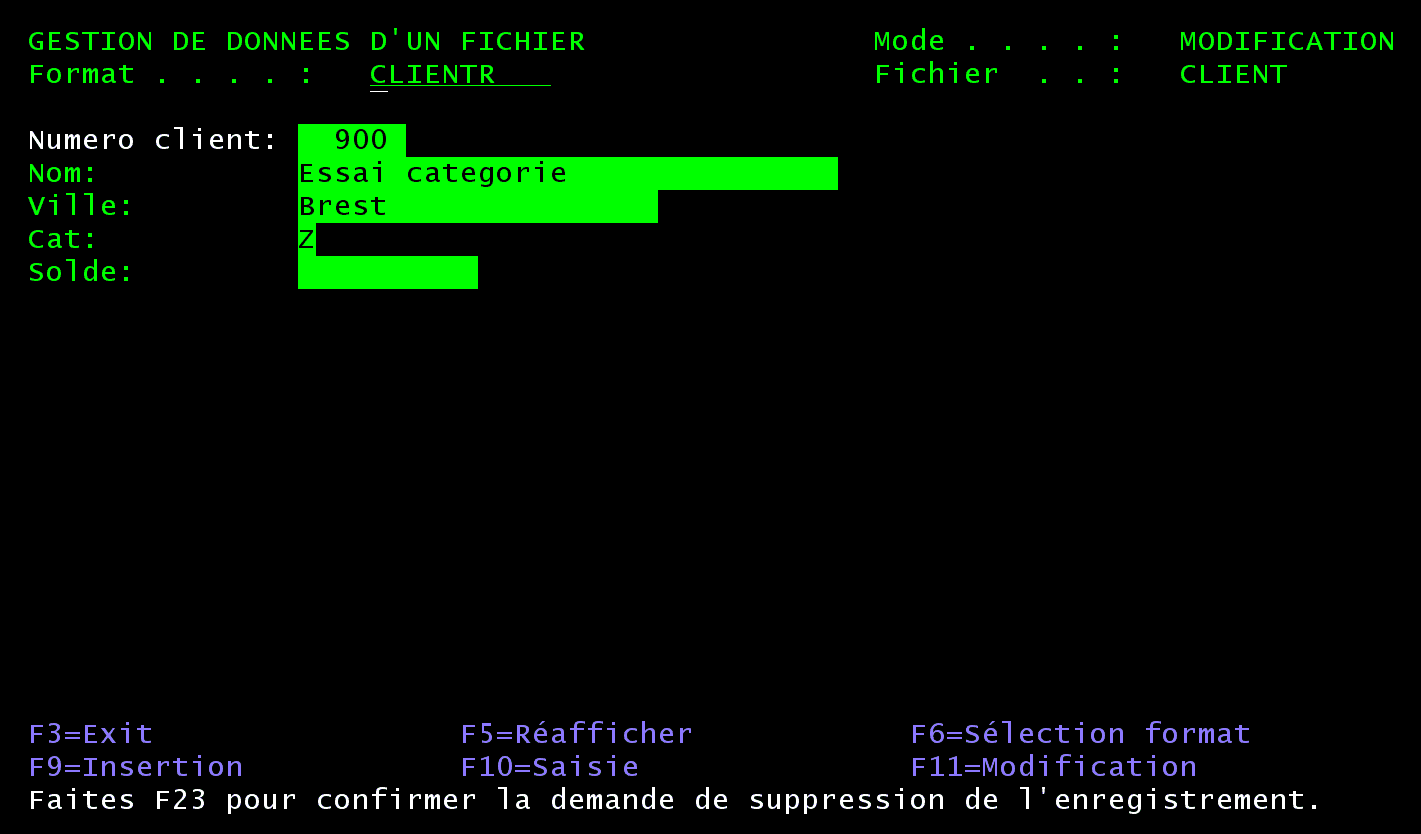

Toujours en modification, on affiche le client 900 puis on appuie sur F23 : UPDDTA demande confirmation par un second F23.

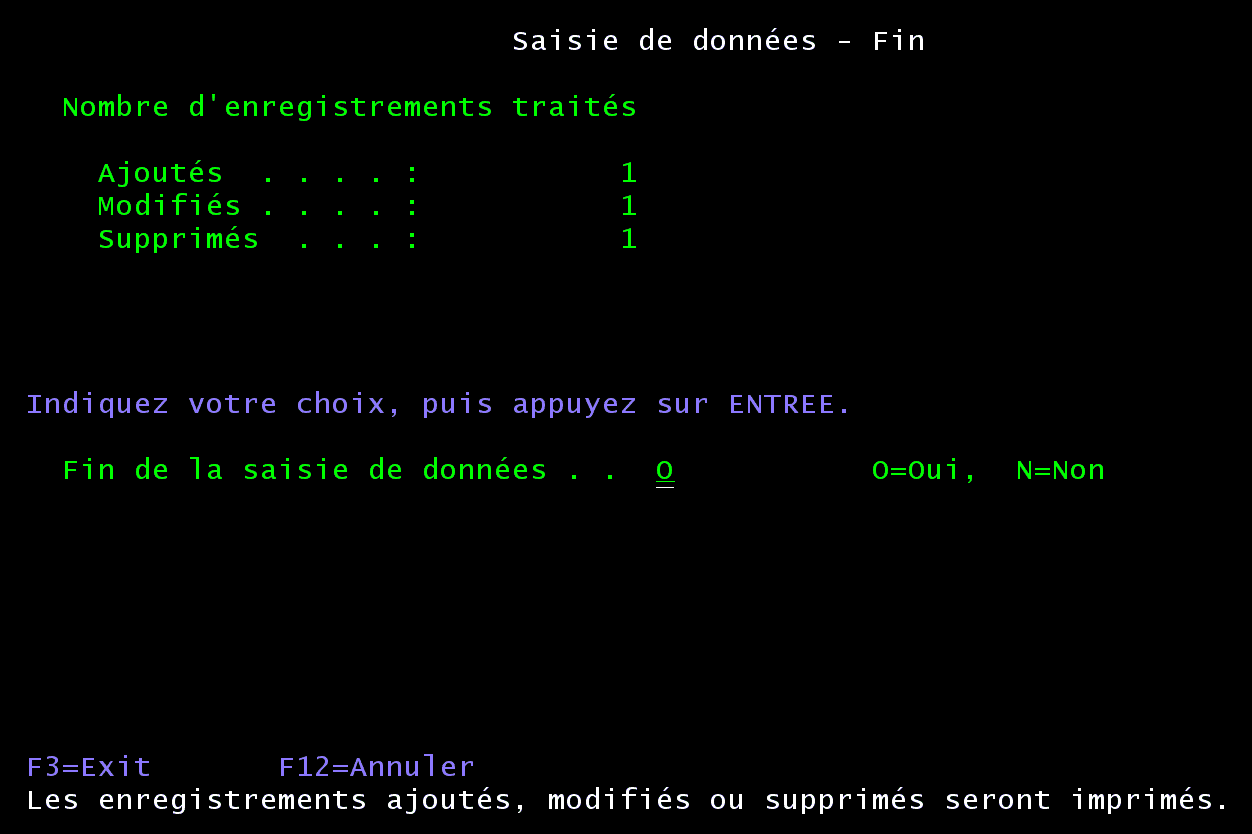

F3 termine et affiche le bilan de la séance :

Le programme d'UPDDTA disparaît à la fin de la séance ; pour un programme DFU que l'on conserve et que l'on adapte, on passe par STRDFU.

Voir le contenu, et la place des supprimés

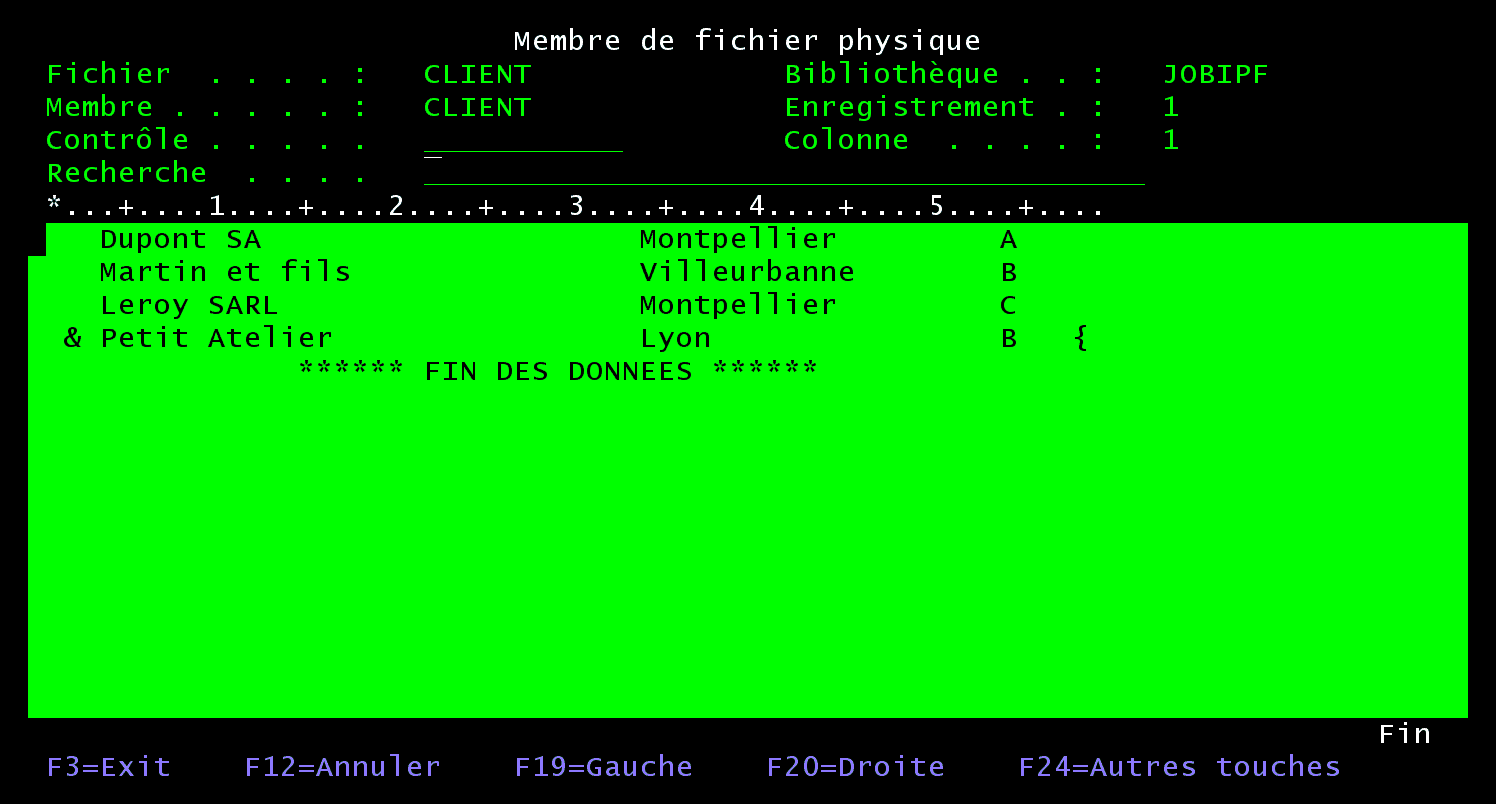

DSPPFM affiche le membre tel qu'il est stocké :

Les zones décimales condensées y sont illisibles : DSPPFM montre les octets. Pour lire des valeurs, une requête suffit, car un PF se lit en SQL comme une table :

SELECT * FROM JOBIPF.CLIENT ORDER BY NUMCLI

Les enregistrements supprimés, eux, n'ont pas disparu du disque. Après deux suppressions, le service QSYS2.SYSPARTITIONSTAT en comptait 2 (NUMBER_DELETED_ROWS) : avec REUSEDLT(*NO), leur place reste perdue. RGZPFM la récupère :

RGZPFM  FILE(JOBIPF/CLIENT)
CPC2983  Données du membre CLIENT réorganisées.

Après la réorganisation : 4 enregistrements, 0 supprimé.

La même table en SQL

CREATE TABLE JOBIPF.CLIENT_EN_SQL FOR SYSTEM NAME CLIENTSQL (
  NUMCLI DECIMAL(5, 0) NOT NULL,
  NOM    CHAR(30)      NOT NULL DEFAULT '',
  VILLE  CHAR(20)      NOT NULL DEFAULT '',
  CATEG  CHAR(1)       NOT NULL DEFAULT 'A',
  SOLDE  DECIMAL(9, 2) NOT NULL DEFAULT 0,
  CONSTRAINT JOBIPF.CLIENT_EN_SQL_PK PRIMARY KEY (NUMCLI),
  CONSTRAINT JOBIPF.CLIENT_EN_SQL_CATEG CHECK (CATEG IN ('A', 'B', 'C'))
) RCDFMT CLIENTSQLR

Les en-têtes et les textes des DDS deviennent des LABEL ON :

LABEL ON TABLE JOBIPF.CLIENT_EN_SQL IS 'Clients (SQL)';
LABEL ON COLUMN JOBIPF.CLIENT_EN_SQL (
  NUMCLI IS 'Numero              client', NOM IS 'Nom', VILLE IS 'Ville',
  CATEG IS 'Cat', SOLDE IS 'Solde');
LABEL ON COLUMN JOBIPF.CLIENT_EN_SQL (
  NUMCLI TEXT IS 'Numero du client', NOM TEXT IS 'Raison sociale',
  CATEG TEXT IS 'Categorie A, B ou C');

Deux pièges rencontrés en l'écrivant : FOR SYSTEM NAME est refusé (SQL7029) quand le nom long est déjà un nom système valide, comme CLIENT_SQL ; et un nom de contrainte non qualifié se range dans le schéma courant, d'où SQL5051 tant qu'il n'est pas préfixé par JOBIPF..

Les opérations faites dans UPDDTA s'écrivent ainsi :

INSERT INTO JOBIPF.CLIENT_EN_SQL (NUMCLI, NOM, VILLE, CATEG, SOLDE)
  VALUES (500, 'Petit Atelier', 'Lyon', 'B', 45.10);

UPDATE JOBIPF.CLIENT_EN_SQL
   SET VILLE = 'Villeurbanne', SOLDE = 150
 WHERE NUMCLI = 200;

DELETE FROM JOBIPF.CLIENT_EN_SQL WHERE NUMCLI = 900;

Ces instructions marchent aussi sur le PF créé en DDS : SQL lit et modifie tous les fichiers physiques. Le service QSYS2.SYSFILES le confirme : les deux objets ont le type natif PHYSICAL ; seule la table SQL porte en plus le type SQL TABLE.

PF DDS et table SQL : les différences démontrées

1. Les données invalides

C'est la différence qui compte le plus. Nous avons fabriqué un enregistrement brut de 59 octets dont le SOLDE contient cinq blancs (x'4040404040') au lieu d'un nombre condensé, puis nous l'avons copié dans les deux fichiers avec CPYF … FMTOPT(*NOCHK) :

Vers le PF DDS    : CPC2955  1 enregistrement(s) du membre PLAT copié(s).
Vers la table SQL : CPF5029  (erreur de mappage de données)
                    CPF2972  Erreur d'écriture dans le membre CLIENTSQL du fichier CLIENTSQL.

La table SQL vérifie les données à l'écriture et refuse. Le PF DDS les accepte, et l'erreur n'apparaît qu'à la lecture, chez le premier qui lit l'enregistrement. Un programme RPG qui parcourt le fichier :

**free
// Lit le PF CLIENT enregistrement par enregistrement et affiche le solde.
ctl-opt dftactgrp(*no) actgrp(*new);

dcl-f client keyed;

read client;
dow not %eof(client);
  snd-msg 'Client ' + %char(numcli) + ' : solde ' + %char(solde);
  read client;
enddo;

*inlr = *on;

Client 100 : solde 1250.50
Client 200 : solde .00
Client 300 : solde -320.00
MCH1202  Erreur dans une donnée décimale.
RNQ0907  (C G D F) Erreur de données décimales.

Il s'arrête sur le client 400. En SQL, c'est plus sournois : la requête ne s'arrête pas. Le SOLDE du client 400 revient à NULL, et seul un message d'information SQL0802 (« Erreur de conversion ou de mappage des données ») reste dans l'historique du travail, avec CPF5035. Une somme sur tout le fichier, SELECT SUM(SOLDE), rend elle aussi NULL, sans erreur, alors que quatre soldes sur cinq sont corrects.

2. VALUES n'est pas une contrainte

UPDDTA a refusé la catégorie Z, mais un INSERT SQL dans le même PF DDS l'a acceptée sans broncher. IBM le précise : les mots-clés de contrôle de validité des DDS (VALUES, RANGE) ne sont vérifiés que lors d'une saisie sur un écran. La contrainte CHECK de la table SQL, elle, s'applique à tous :

INSERT INTO JOBIPF.CLIENT VALUES (900, 'Essai categorie', 'Brest', 'Z', 0)
  -> accepté
INSERT INTO JOBIPF.CLIENT_EN_SQL VALUES (900, 'Essai categorie', 'Brest', 'Z', 0)
  -> SQL0545  INSERT, UPDATE ou MERGE non admis pour une contrainte CHECK.

3. La place des enregistrements supprimés

Sur la table SQL, après une suppression, NUMBER_DELETED_ROWS valait 1 ; l'INSERT suivant l'a ramené à 0 : la place a été réutilisée, conformément à REUSEDLT(*YES). Sur le PF, il a fallu RGZPFM.
